DECT NR+ Gateway


Ihr Gateway zu DECT NR+.

Industrietaugliche Hardware, die deterministische drahtlose Kommunikation mit Ihrer bestehenden Infrastruktur verbindet – eigenständig, skalierbar, netzbetreiberunabhängig.



​​​Anfrage ​


Geringe Latenz

Deterministisch

IP54 Schutz

Industriequalität

1,9 GHz DECT NR+

Lizenzgebührenfrei

24/7 Betrieb

Edge-First

PRODUKT ÜBERSICHT

Ein Gerät.

Drei Funktionen.

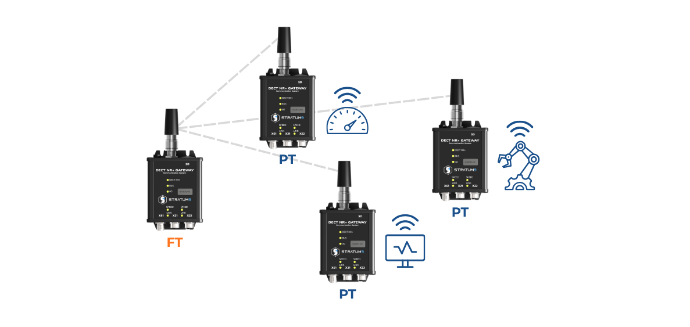

Das Stratum 9 DECT NR+ Gateway ist mehr als nur ein einfacher Access point – es ist ein vielseitiger Netzwerkknoten, der für industrielle Umgebungen entwickelt wurde. Je nach Anwendung kann es in drei verschiedenen Modi betrieben werden: als Punkt-zu-Punkt-Funkverbindung zwischen zwei Standorten, als stationäre Basisstation, die mehrere mobile DECT NR+ Gateways mit "Seamless Handover" verwaltet, oder als Gateway, die jedes DECT NR+ Gerät mit Ihrem Ethernet-Netzwerk verbindet.

Schnittstellen

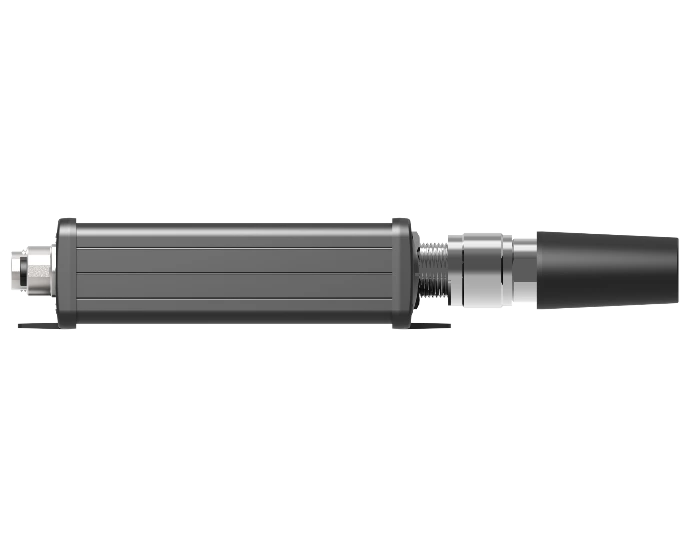

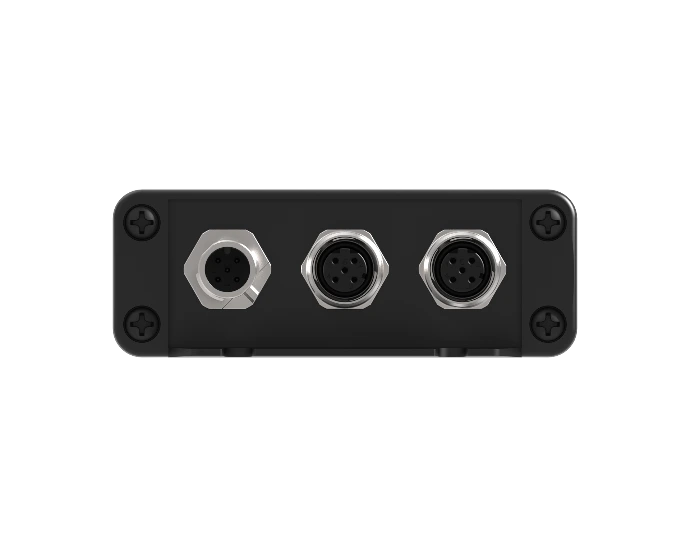

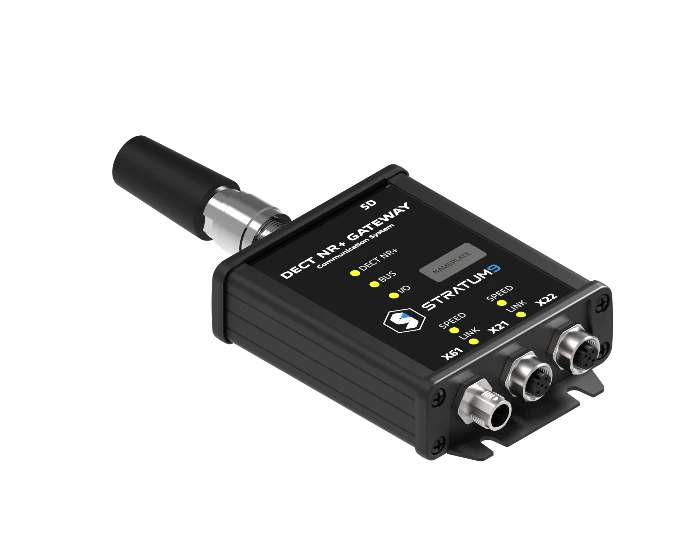

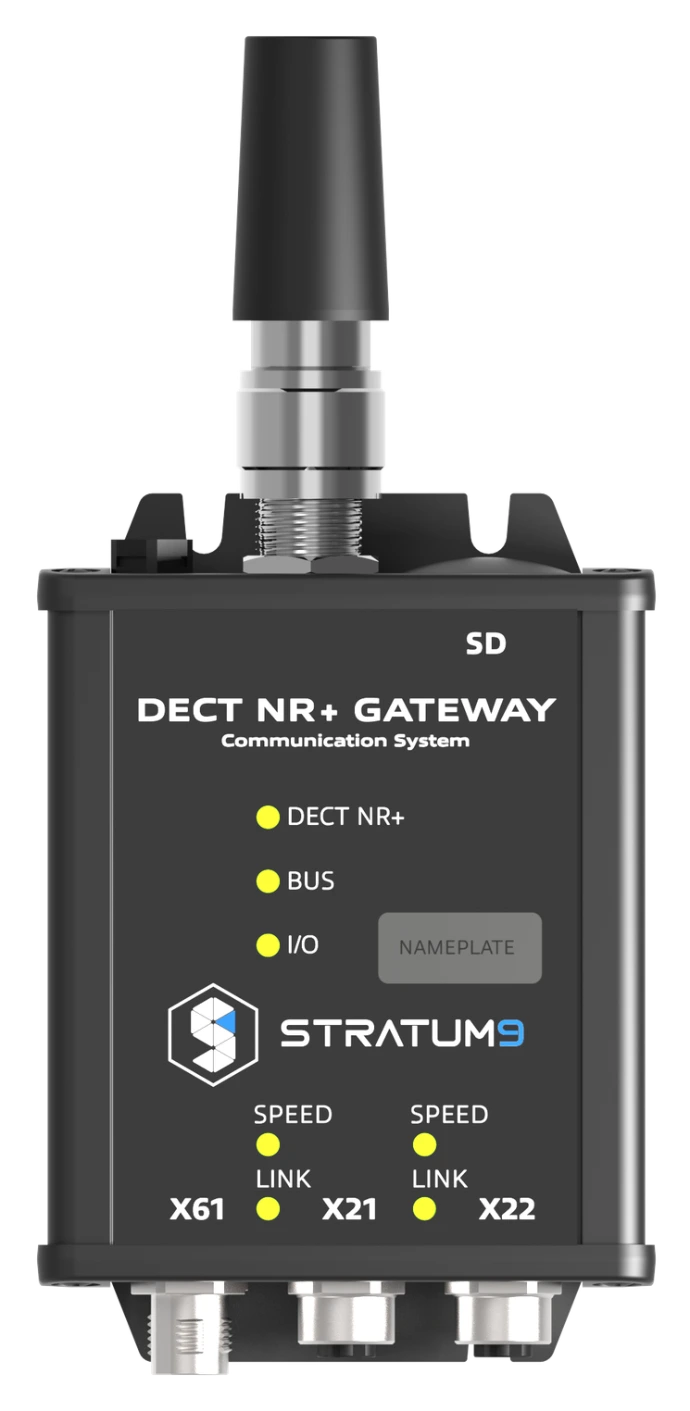

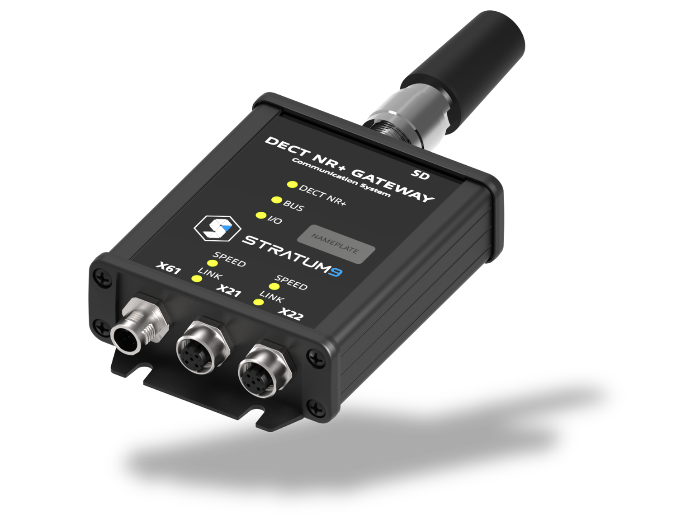

Das Gateway verfügt über ein Aluminiumgehäuse der Schutzart IP54, wird mit 24 V DC betrieben und ist mit zwei M12-Ethernet-Ports und einem CAN-FD Port ausgestattet. Es ist für die dauerhafte Installation in anspruchsvollen Umgebungen ausgelegt – von Fabrikhallen bis hin zu Außenanlagen.

  ​​Unterstützung für zwei MAC-Layer:
​ ​- STRATUM 9
​ ​- Nordic Semiconductor

  ​Gateway-zu-Gateway-Kommunikation über DECT NR+

  ​Seamless Handover zwischen den Gateways

  ​DECT NR+ zu Ethernet für jedes DECT NR+ Gerät

  ​Volle STRATUM 9 Toolchain Kompatibilität

Scheduled Access vs. Random Access

DECT NR+ unterstützt zwei grundlegend unterschiedliche Ansätze für den Kanalzugriff. Das Verständnis des Unterschieds ist entscheidend für die Auswahl der richtigen Lösung für Ihre Anwendung.

Scheduled Access


Scheduled Access nutzt Time Division Multiple Access (TDMA), wobei die Basisstation (Fixed Termination Point) jedem Gerät zentral dedizierte, wiederkehrende Zeitschlitze zuweist. Es gibt keine Konflikte, kein Hören, kein Back-off – jedes Gerät weiß genau, wann es senden kann. Dies führt zu einer deterministischen, kollisionsfreien Kommunikation mit garantierter Latenz.

Der STRATUM 9 MAC-Layer wurde speziell für die industrielle Automatisierung entwickelt: AGV-Flottensteuerung, Echtzeit-SPS-Kommunikation, Roboterkoordination und alle Szenarien, in denen vorhersehbare Zeitabläufe nicht optional, sondern zwingend erforderlich sind. Es ermöglicht eine zuverlässige, deterministische Kommunikation mit klar definiertem Übertragungsverhalten, selbst in anspruchsvollen und hochdynamischen Industrieumgebungen.

Random Access


Random Access verwendet ein Listen-Before-Talk (LBT)-Protokoll mit binärem exponentiellem Backoff. Vor der Übertragung überprüft jedes Gerät, ob der Kanal frei ist. Ist er belegt, wartet das Gerät eine zufällige Zeitspanne und versucht es erneut. Dieser Ansatz eignet sich gut für ereignisgesteuerten, impulsartigen Datenverkehr – wie Sensorwerte oder Alarmmeldungen –, bei dem Geräte selten und unvorhersehbar Daten übertragen.

Die Sterntopologie mit Random Access ist ideal für Anwendungen wie intelligente Zähler, Sensorüberwachung und Verbraucher-IoT, bei denen absolute Zeitgarantien weniger wichtig sind als Einfachheit und breite Gerätekompatibilität.

Feature Comparison

Feature Scheduled Access (Stratum 9) Random Access (Nordic)
Channel Access Method Scheduled Access (TDMA) Random Access (LBT)
Latency Behavior Deterministic — guaranteed time slots Variable — depends on channel availability
Collision Risk None — collision-free by design Possible under contention
Performance Under Load Consistent — pre-allocated resources Degrades with more devices
Power Efficiency Device sleeps until assigned slot Device must listen before transmitting
QoS Guarantees Deterministic, prioritized Best-effort, probabilistic
Ideal Use Cases Real-time control, AGVs, industrial automation Sensors, metering, event-driven data
Implementation Complexity Centralized — FT manages all slots Simpler — no central scheduling needed

One Toolchain — Both MAC Layers

The entire STRATUM 9 DECT NR+ Toolchain — including the dect-tool, network analyzer, fleet management, and the integrated AI assistant — works seamlessly with both the STRATUM 9 MAC Layer and the Nordic Semiconductor MAC Layer. Whether you choose Scheduled Access for deterministic industrial control or Random Access for sensor networks, you get the same powerful development, configuration, and monitoring tools.

Funktionsvergleich

Merkmal Scheduled Access (Stratum 9) Random Access (Nordic)
Kanalzugriff Scheduled Access (TDMA) Random Access (LBT)
Latenzverhalten Deterministisch — garantierte Zeitschlitze Variabel — abhängig von der Kanalverfügbarkeit
Kollisionsrisiko Keine — kollisionsfrei durch das Systemdesign Möglich bei hoher Auslastung
Leistung unter Last Konstant — vorab zugewiesene Ressourcen Verschlechtert sich mit steigender Geräteanzahl
Energieeffizienz Gerät schläft bis zum zugewiesenen Zeitschlitz Gerät muss vor dem Senden den Kanal abhören
QoS-Garantien Deterministisch, priorisiert Best-Effort, probabilistisch
Ideale Einsatzbereiche Echtzeitsteuerung, AGVs, industrielle Automatisierung Sensoren, Messwerterfassung, ereignisgesteuerte Daten
Komplexität Zentralisiert — FT verwaltet alle Zeitschlitze Einfacher — keine zentrale Zeitplanung erforderlich

Eine Toolchain — beide MAC-Layer

Die gesamte STRATUM 9 DECT NR+ Toolchain — einschließlich des dect-tools, des Netzwerkanalysetools, des Fleet Managements und des integrierten KI-Assistenten — funktioniert nahtlos sowohl mit dem STRATUM 9 MAC Layer als auch mit dem MAC Layer von Nordic Semiconductor. Unabhängig davon, ob Sie Scheduled Access für deterministische industrielle Steuerungsaufgaben oder Random Access für Sensornetzwerke wählen, profitieren Sie von denselben leistungsstarken Entwicklungs-, Konfigurations- und Monitoring-Tools.

ANWENDUNGSSZENARIEN

Drei Modi. Unbegrenzte Möglichkeiten.

Jede Anwendung ist anders. Unser DECT NR+ Gateway passt sich Ihrer Architektur an – egal, ob Sie eine Wireless-Bridge, eine Basisstation (FT) für mehrere mobile DECT NR+ Gateways (PT) oder ein Protokoll-Gateway für Ihr Netzwerk benötigen.

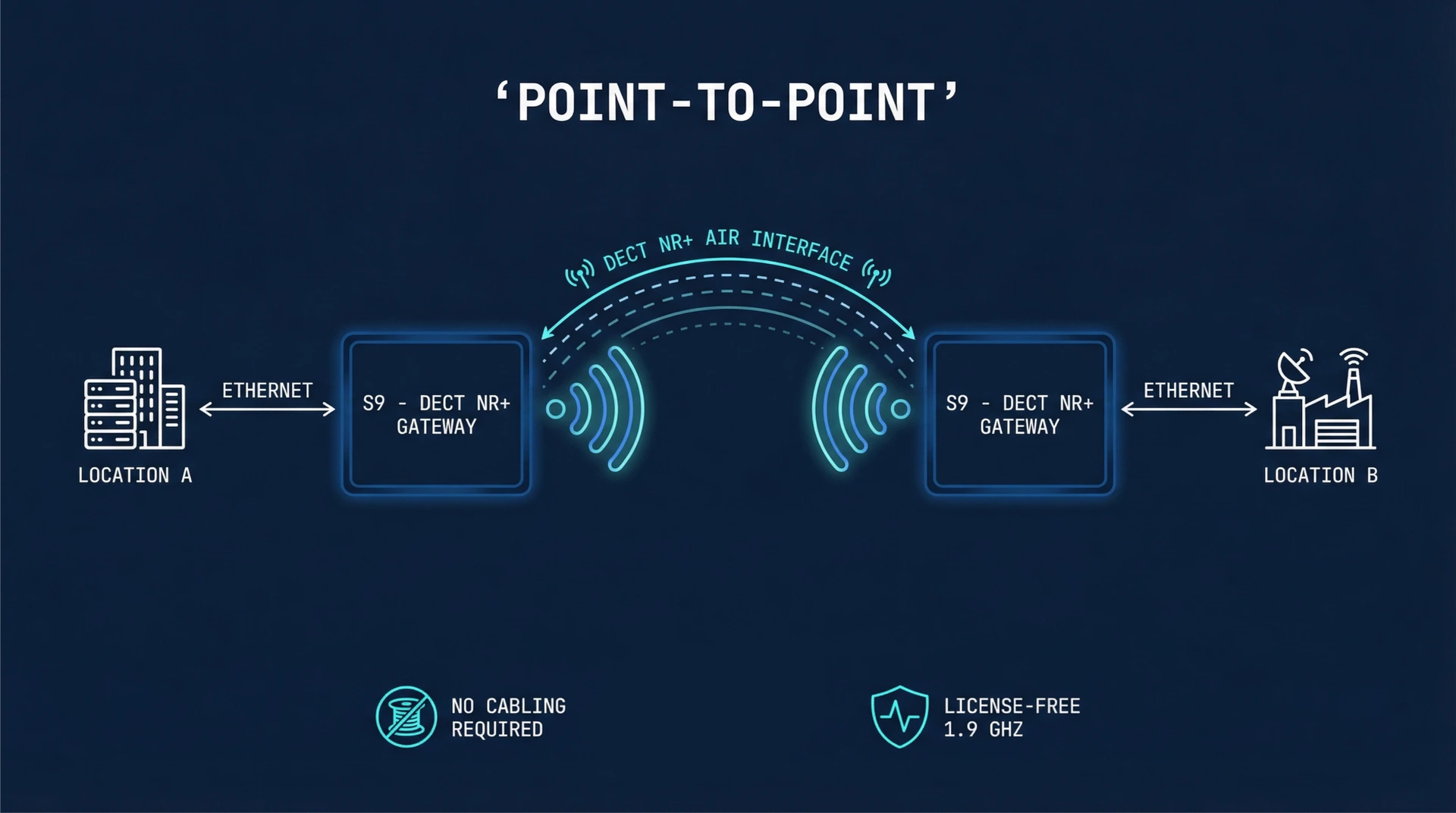

Point to Point

Zwei DECT NR+ Gateways kommunizieren direkt über DECT NR+ und schaffen so eine drahtlose Brücke zwischen zwei Standorten. Zwischen den Endpunkten ist keine Verkabelung erforderlich – lediglich Strom und Ethernet an jedem Ende.

Anwendungsfälle aus der Praxis:

Die Herausforderung

Aufzüge und Fahrstühle erfordern eine zuverlässige Echtzeitkommunikation zwischen der Kabine und dem Steuerungssystem – für Positionsdaten, Türsteuerung und Sicherheitssignale. Schleppkabel verschleißen, Schleifringe sind wartungsintensiv und herkömmliche 2,4-GHz-Funktechnologien wie Wi-Fi sind in Metallschächten oft zu störanfällig. Darüber hinaus wird das 2,4-GHz-Band stark von Verbrauchergeräten und anderen drahtlosen Systemen genutzt, was zu Überlastung, unvorhersehbarer Leistung und verminderter Zuverlässigkeit führen kann.

Wie DECT NR+ das Problem löst

Zwei S9-Gateways bilden eine Punkt-zu-Punkt-DECT-NR+-Verbindung zwischen der Aufzugskabine und der Schachtkopfstation. DECT NR+ arbeitet im dedizierten 1,9-GHz-Band und ist somit von überlasteten 2,4-GHz-Umgebungen getrennt und daher weitaus weniger anfällig für Störungen durch WLAN, Bluetooth und Unterhaltungselektronik. Dies führt zu einer stabileren und vorhersehbareren Funkverbindung, selbst in schwierigen Metallumgebungen. In Kombination mit deterministischer Latenz kommen Echtzeit-Steuersignale innerhalb definierter Zeitfenster an – ohne Kabel, Schleifringe und Wartungsaufwand.

Die Herausforderung

Ein Wasserversorgungsunternehmen betreibt Pumpstationen an abgelegenen Standorten, die weit vom Hauptkontrollzentrum entfernt sind. Die Mobilfunkabdeckung ist unzuverlässig, und dedizierte Standleitungen sind für jeden abgelegenen Standort teuer.

Wie DECT NR+ das Problem löst

Eine Punkt-zu-Punkt-DECT-NR+-Verbindung verbindet jede Pumpstation mit dem Kontrollzentrum. Das dedizierte 1,9-GHz-Frequenzspektrum gewährleistet einen störungsfreien Betrieb, und das Gateway liefert SCADA-Daten in Echtzeit ohne wiederkehrende Kosten für eine LTE Verbindung.

Die Herausforderung
Eine SPS muss in Echtzeit mit einem Roboter kommunizieren – für Bewegungsbefehle, Sensor-Feedback und Sicherheitssignale. Der Bewegungsbereich des Roboters macht eine Verkabelung unpraktisch, und WLAN führt zu unvorhersehbaren Latenzen, die den Regelkreis stören und Not-Aus-Vorgänge verursachen.


Wie DECT NR+ das Problem löst

Ein S9-Gateway an der SPS und ein zweites S9-Gateway am Roboter stellen eine dedizierte Punkt-zu-Punkt-DECT-NR+-Verbindung her. Das deterministische Scheduled Access-Protokoll garantiert eine geringe Latenz für den zyklischen Datenaustausch mit der SPS. Das störungsfreie 1,9-GHz-Spektrum gewährleistet eine stabile Kommunikation selbst in RF-störungsbehafteten Industrieumgebungen mit Schweißgeräten, Motoren und anderen Maschinen.

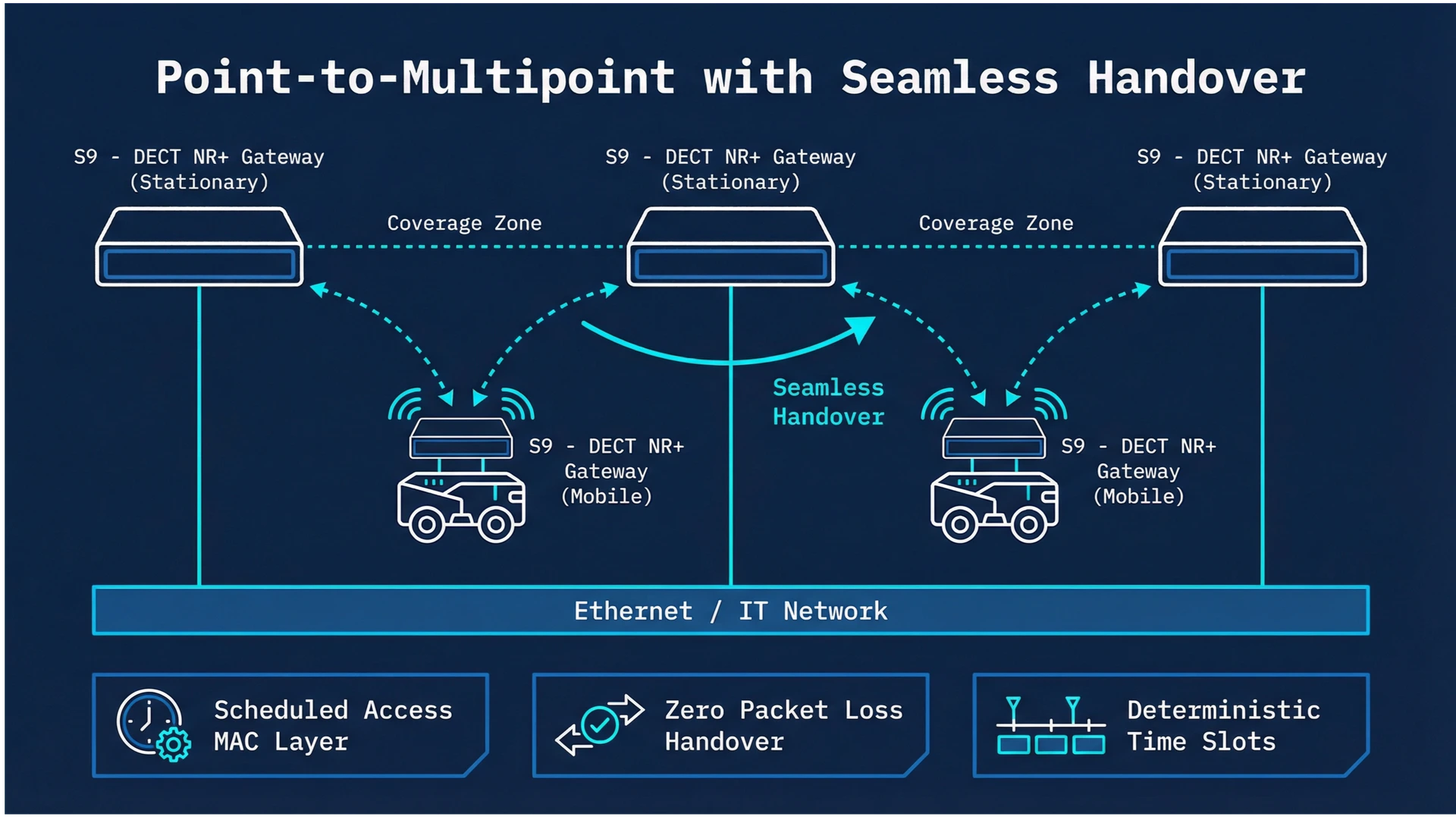

Point to Multipoint

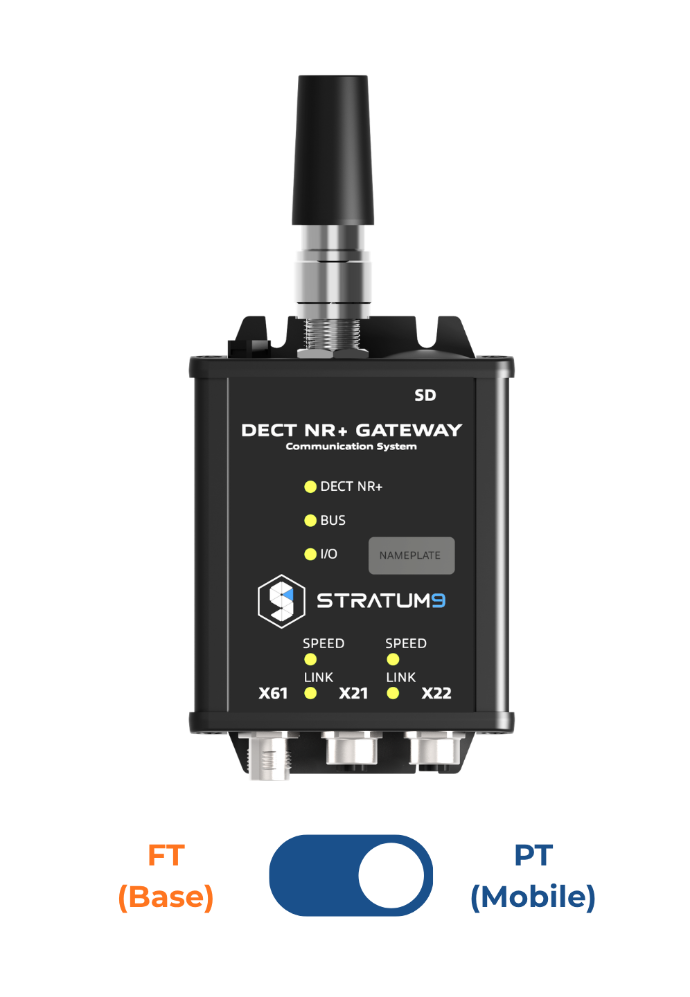

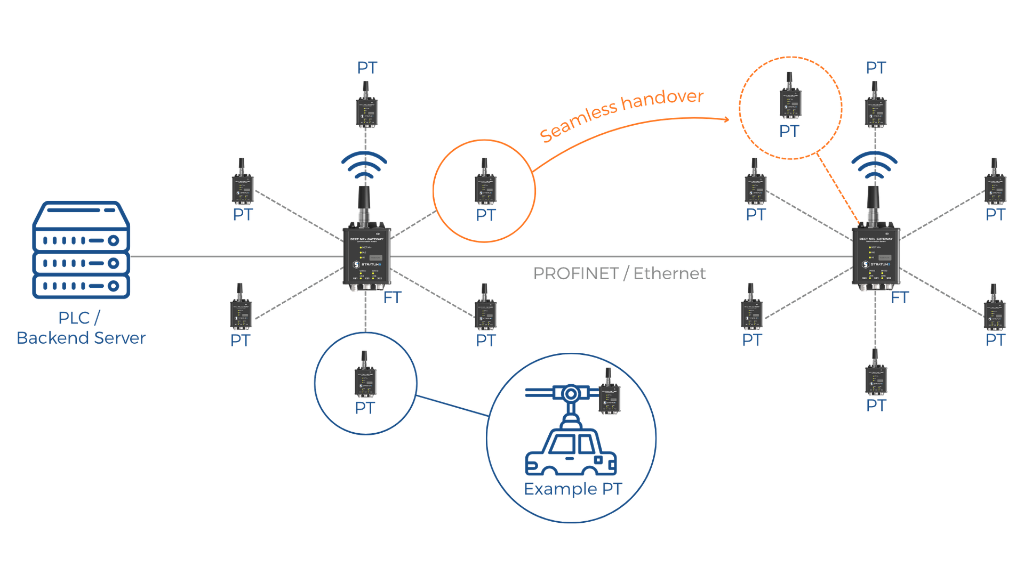

Stationäre S9-DECT NR+ Gateways fungieren als Basisstationen (Fixed Termination Points), während mobile S9-DECT Nr+ Gateways – die auf AGVs, Robotern oder mobilen Plattformen montiert sind – als Portable Termination Points betrieben werden. Der STRATUM 9 Scheduled Access MAC Layer weist jedem mobilen Gateway deterministische Zeitschlitze zu. Wenn sie sich zwischen Basisstationen bewegen, gewährleistet "Seamless Handover" zwischen den Basisstationen einen verlustfreien Kommunikationsfluss.

Anwendungsfälle aus der Praxis:

Die Herausforderung

In einem großen Lagerhaus sind über 40 fahrerlose Transportfahrzeuge im Einsatz, die für die Navigation und zur Vermeidung von Kollisionen eine kontinuierliche, deterministische Kommunikation benötigen. Der Einsatz von Wi-Fi verursacht unvorhersehbare Latenzspitzen, die zu Notstopps führen.

Wie DECT NR+ das Problem löst

Stationäre S9-DECT NR+ Gateways dienen als Basisstationen in der gesamten Anlage, während jedes AGV ein mobiles S9-DECT NR+ Gateways als Kommunikationsendpunkt mitführt. Der Scheduled Access MAC Layer von STRATUM 9 stellt jedem mobilen Gateway dedizierte Zeitschlitze zur Verfügung und garantiert so eine deterministische Latenz. "Seamless Handover" zwischen stationären Gateways gewährleistet eine unterbrechungsfreie Steuerung, während die AGVs das Lager durchqueren.

Die Herausforderung

Eine flexible Fertigungszelle nutzt mobile Roboter, die sich zwischen Arbeitsstationen bewegen. Die Roboter müssen in Echtzeit mit der zentralen SPS koordiniert werden, aber die WLAN-Verbindung verursacht Probleme, die die Synchronisation stören.

Wie DECT NR+ das Problem löst

Jeder mobile Roboter ist mit einem mobilen S9-Gateway ausgestattet, das mit stationären S9-Gateways kommuniziert, die in der gesamten Fertigungszelle installiert sind. Die Punkt-zu-Mehrpunkt-Topologie mit nahtlosem Handover zwischen stationären Gateways gewährleistet eine kontinuierliche Kommunikation während der Roboterbewegung. Das Scheduled Access-Protokoll sorgt für eine kollisionsfreie Übertragung zwischen allen mobilen und stationären Gateways und ermöglicht so eine unterbrechungsfreie Echtzeit-SPS-Integration.

Die Herausforderung
In Sortern, Elektrohängebahnen oder anderen fördertechnischen Anlagen müssen viele mobile Teilnehmer gleichzeitig und zuverlässig mit einer zentralen Infrastruktur kommunizieren. Metallische Umgebungen, Reflexionen, große Anlagenausdehnungen und viele parallel aktive Teilnehmer machen klassische Funktechnologien dabei oft instabil oder schwer planbar.


Wie DECT NR+ das Problem löst

DECT NR+ ermöglicht eine zuverlässige Punkt-zu-Mehrpunkt-Verbindung zwischen einer zentralen Funkstation und vielen mobilen Einheiten entlang der Anlage. Durch das dedizierte Frequenzband, deterministische Kommunikationsmechanismen und die hohe Robustheit in industriellen Umgebungen lassen sich Positionsdaten, Zustände und Steuerinformationen stabil und mit vorhersehbarem Verhalten übertragen.

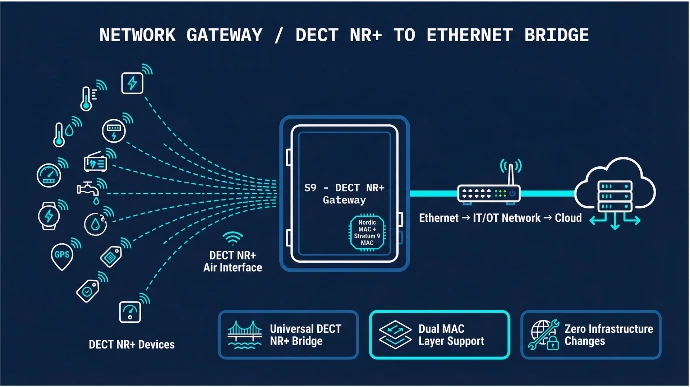

Netzwerk Gateway

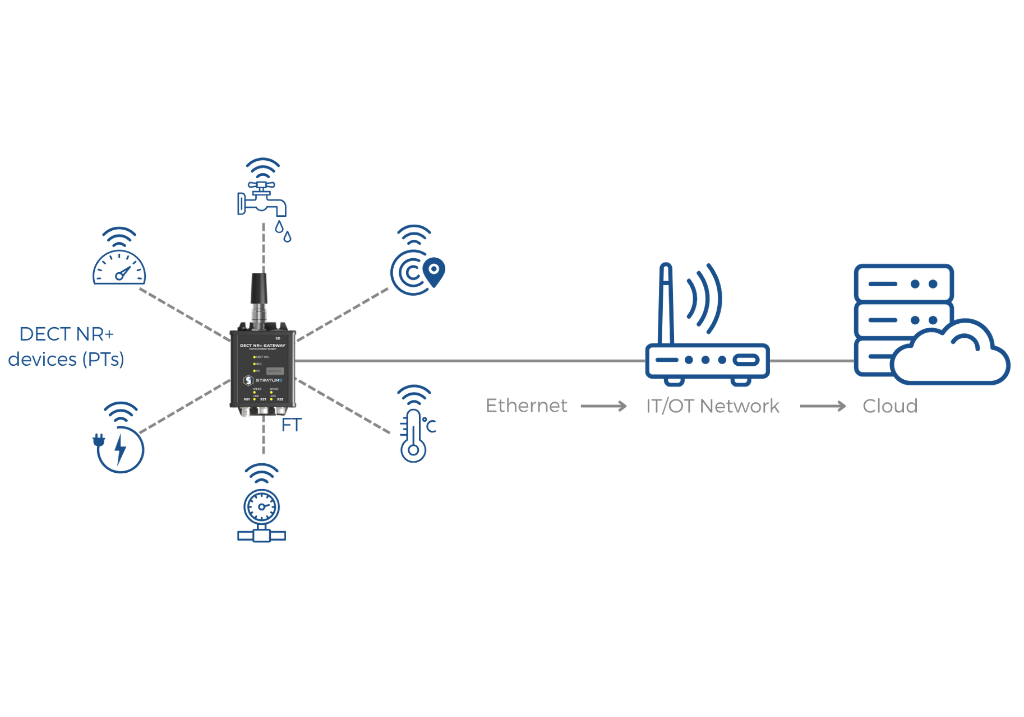

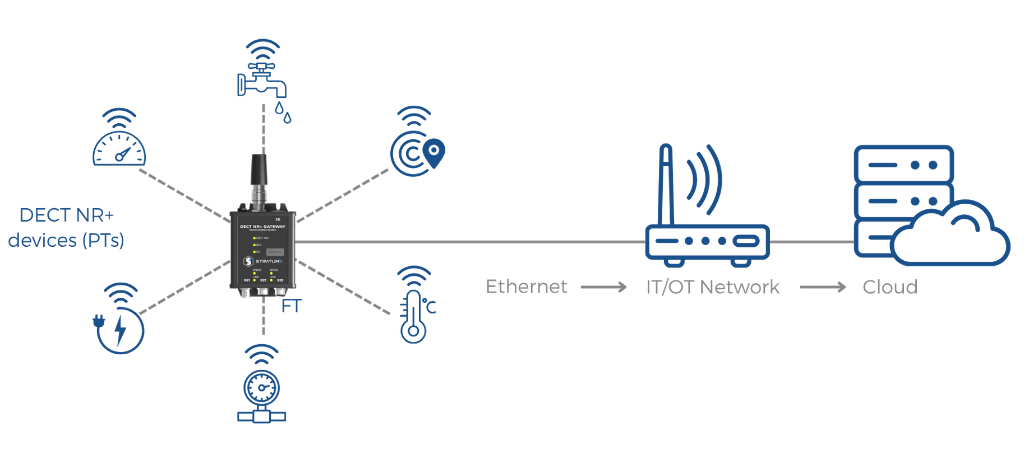

Das S9-DECT NR+ Gateway dient als zentraler Zugangspunkt für alle DECT NR+-Geräte, die Daten an das Netzwerk senden müssen. Es verbindet DECT NR+ mit Ethernet – kompatibel sowohl mit dem STRATUM 9 MAC-Layer als auch mit dem Nordic Semiconductor MAC-Layer. Ihr Gateway zum Netzwerk von DECT NR+.

Anwendungsfälle aus der Praxis:

Die Herausforderung

Ein großer Industriestandort betreibt Tausende von drahtlosen Messpunkten in seiner gesamten Anlage. Jedes Gerät nutzt DECT NR+ (Nordic MAC Layer) für die Kommunikation, aber die gesammelten Daten müssen dennoch über das bestehende Unternehmensnetzwerk an die zentrale Überwachungs- und Analyseplattform übertragen werden.

Wie DECT NR+ das Problem löst

S9 - DECT NR+ Gateways bilden die Schnittstelle zwischen DECT NR+ und Ethernet. Sie erfassen die Daten aller Geräte in Reichweite und übertragen diese zuverlässig in das Netzwerk. Durch die Unterstützung des Nordic MAC Layers sind sie zudem mit handelsüblichen DECT NR+ Geräten kompatibel.

Die Herausforderung

Eine bestehende Fabrik möchte ältere Maschinen mit drahtlosen Vibrationssensoren für die vorausschauende Wartung ausstatten. Die Sensoren verwenden DECT NR+ für die Kommunikation, aber das SCADA-System der Fabrik akzeptiert nur über Ethernet verbundene Datenquellen.

Wie DECT NR+ das Problem löst

Das S9-DECT NR+ Gateway überträgt die DECT NR+-Sensordaten direkt an das Ethernet-Netzwerk der Fabrik. Das SCADA-System erkennt das Gateway als Standard-Netzwerkgerät, sodass keine Änderungen an der bestehenden Infrastruktur erforderlich sind. Die STRATUM 9 Toolchain übernimmt die Konfiguration und Überwachung der gesamten Bereitstellung.

Die Herausforderung
Ein OEM entwickelt ein spezielles DECT NR+-Gerät für eine bestimmte Anwendung, z. B. mobile Diagnose, remote I/O, Maschinendatenerfassung oder Asset-Tracking. Das drahtlose Endgerät ist sehr anwendungsspezifisch, aber die Kunden erwarten auch eine einfache Integration in standardmäßige Ethernet-basierte industrielle Netzwerke. Die Entwicklung sowohl des Geräts als auch des Gateways würde die Entwicklungskosten erhöhen und unnötige Doppelarbeit verursachen.


Wie DECT NR+ das Problem löst

Das S9 DECT NR+ Gateway ermöglicht es OEMs, eine bewährte Ethernet-Brücke für ihre eigenen DECT NR+ Produkte zu verwenden. Anstatt in eine parallele Gateway-Entwicklung zu investieren, können sie eine bestehende Infrastrukturkomponente nutzen, die ihre Geräte mit dem Netzwerk und den Backend-Systemen des Kunden verbindet, wodurch Aufwand, Risiko und Markteinführungszeit reduziert werden.

DECT NR+ ANWENDUNGEN & LÖSUNGEN

Finden Sie Ihren Anwendungsfall. Wir entwickeln die Lösung.

Ob Sie eine Point-to-Point Verbindung, eine Point-to-Multipoint Verbindung mit "Seamless Handover" oder ein DECT NR+ Gateway zu Ihrer bestehenden Infrastruktur benötigen – sprechen Sie mit unserem Engineering-Team, um die richtige Konfiguration für Ihre Anwendung zu finden.
